OHMMETRU CU ARDUINO SI ADC ADS 1115

Salutare tuturor !


     Iata ca printre toate problemele pe care le-am avut in ultima parte a acestui an am gasit ragazul sa mai adaug un articol pe blog. Urmatoarul proiect izvoraste mai mult dintr-o necesitate aparuta la locul de munca.
    Asadar ohmmetrul prezentat in cele urmeaza va fi folosit pentru testarea la rece a unor tablouri electrice utilizate in cadrul automatizarilor navale. Bineinteles ca va veti intreba (si asta pe buna dreptate) de ce nu este protivita utlizarea unui ohmmetru obisnuit. Raspunsul este simplu: datorita numarului mare de conexiuni care trebuie testate nu este timp pentru a citi de fiecare data indicatia instrumentului de masura, asa ca beeper-ul este cel care dicteaza corectitudinea unui traseu. Aparatul de masura "piuie" pentru o rezistenta in intrvalul 0-100 ohmi. Cum avem componente a caror impedanta de intrare este de ordinul zecilor de ohmi, uneori se poate ca "piuitul" sa nu indice corect continuitatea unui traseu.

Ce a iesit se poate vedea mai jos:













////



Schema electrica...

Pentru proiectul in cauza am decis sa utilizez un Arduino Uno (ma rog o clona...) si 2 componente cheie:
  • LM317 - ca  generator de curent constant;
  • ADS 1115 - convertor analog digital cu interafata I2C.
Mai jos se poate vedea schema electrica:


Am decis sa folosesc doua domenii de masura : 0-100 ohmi si 100-1M. Selectia domeniilor se face cu ajutorul comutatorlui dublu SW1, iar conectarea in circuit a rezistentei ce e doresete a fi masurata se face prin intermediul conectorului J6. Functonarea va fi prezentata in randurile de mai jos:
  • Cand SW1 este in prima pozitie, se utilizeaza primul domeniu de masura. LM317 este alimentat la 5V si datorita configuratiei de generator de curent constant va incerca sa debiteze aproximativ 12.5 mA (1.25V cadere de tensiune constanta pe R1). Intrarea anologica A0 a lui ADS1115 citeste caderea ce tensiune pe rezistenta necunoscuta iar A1 citeste tensiunea pe care o da la iesire LM-ul. In urma catorva calcule simple (legea divizorului de tensiune) se determina rezistenta necunoscuta.
  • Cand SW2 este in cea de-a doua pozitie se alimenteaza cu 5V rezistorul R2 (10k). Intrarea analogica A2 a lui ADS1115 citeste tensiunea de alimentare (NU ESTE 5V FIX - NICIODATA!!!)  iar A0 citeste caderea de tensiune pe rezistenta necunoscuta. Si in acest caz se utilizeaza legea divizorului de tensiune pentru determiarea rezistorului necunoscut.
  • In colectorul tranzistorului Q1 se conecteaza un buzzer care va "piui" numai daca rezistenta este mai mica de 3 ohmi.
  • Afisarea datelor este facuta pe un LCD cu doua randuri si 16 coloane care utilizeaza o iterfata I2C. Daca timp de 15 secunde nu se face nici o citire atunci backlight-ul LCD-ului se va inchide automat, pentru economisirea bateriei.
De ce nu am utlizat ADC-ul lui Arduino?

Adc-ul pe care il ofera Arduino este bun numai pentru estimari aproximative. In general nu este stabil pentru tensiunea de referinta nu este stabila. Daca nu ma credeti masurati... Tensiunea de 5V variaza in limite destul de mari ceea ce face imposibila determinarea cu exactitate a cuantei. Este mult de discutat vis-a-vis de acest subiect foarte interesat si poate o data va face obiectul unui articol.

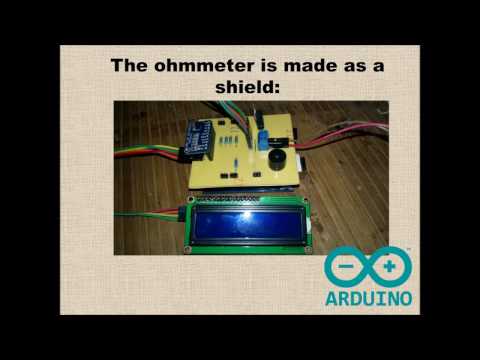

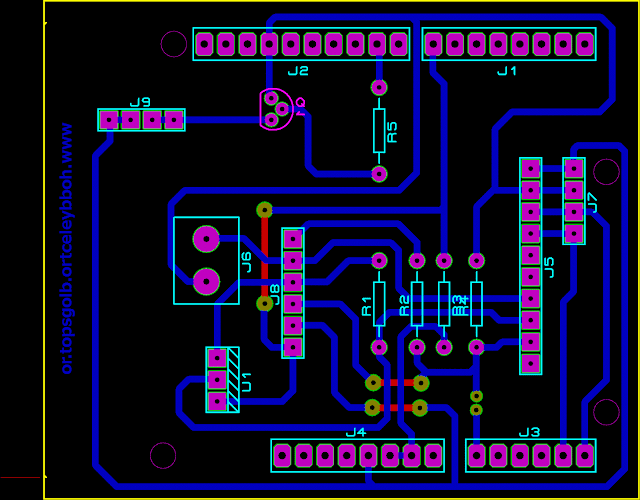

Incepand cu acest proiect am decis sa "imi produc" singur shieldurile pentru Arduino. Cablajul este prezentat in imaginea de mai jos:

Bineinteles ca LCD-ul si comutatorul dublu cu doua pozitii vor fi montate pe carcasa.

Codul pentru Arduino...

In mare nu este ceva foarte complicat. Nu am facut altceva decat sa transpun in cod legea divizorului de tensiune:
